Ventilkeile einsetzen

Hier zeige ich euch, wie man die Ventilkeile bei der KS750 einsetzt.
Hin und wieder hören wir, dass diese nicht passen oder viel zu stramm sind.
Diese stramme Verbindung ist gewählt, um ein einschlagen der Keile im Ventil zu verhindern und Klappergeräuschen entgegenzuwirken.
Diese feste Verbindung zwischen Keil und Ventil hat sich in der Praxis seit über 10 Jahren bewährt.
Dazu ist noch zu sagen, dass es sich bei den Ventilkeilen um Großserienteile aus dem Automobilbau handelt.


Die Ventile sind entsprechend an diese Form nach den Vorgaben angepasst.



  Die Keile "fallen" nicht einfach in das Ventil,
sondern brauchen etwas Druck um in die Nuten zu greifen.

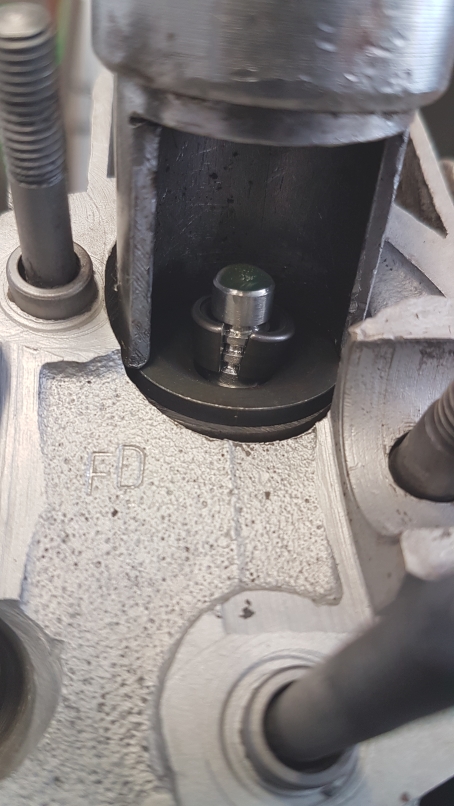

  Die Ventilfedern werden über den Ventilteller heruntergedrückt und die Keile in die Nuten gelegt.

  Nun löst man langsam das Werkzeug und entspannt die Ventilfedern.

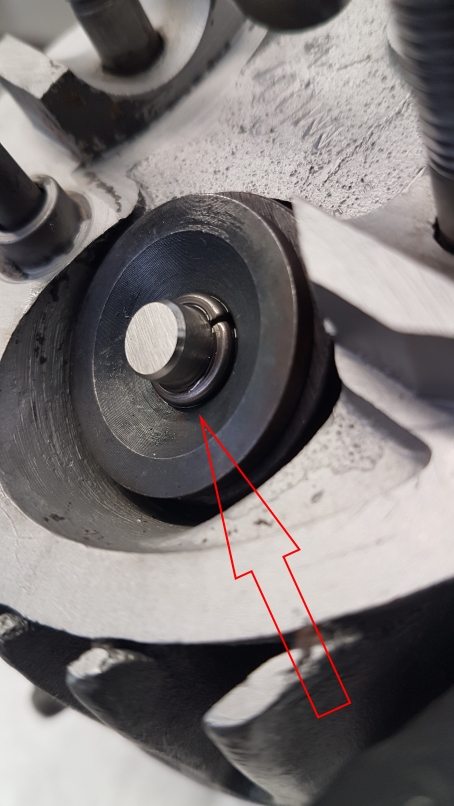

Die Keile greifen nun in den Ventilteller, stehen aber etwas über.
Bis hier hin normal.
  Jetzt werden die Ventilkeile leicht nachgesetzt.

Ganz einfach:
eine lange 8mm Nuss und ein leichter Schlag mit dem  Hammer.

Zugegeben, nicht das eleganteste Spezialwerkzeug, aber das einfachste.

  Und fertig!

Die Keile sitzen komplett im Eingriff im Ventil.

Ab jetzt gilt nur noch eins:
Köpfe drauf und ab auf die Piste!



Wir bieten auch die komplette Instandsetzung eurer Zylinderköpfe an!
Ventile, -keile und Sitzringe, Federn und -teller, Ventilführungen, Stehbolzen und andere Reparaturen stellen kein Problem für uns dar.

Gerade die originalen Sitzringe machen gerne Probleme und können schwerste Schäden verursachen.

Dazu möchte ich auf dieses Merkblatt verweisen:
